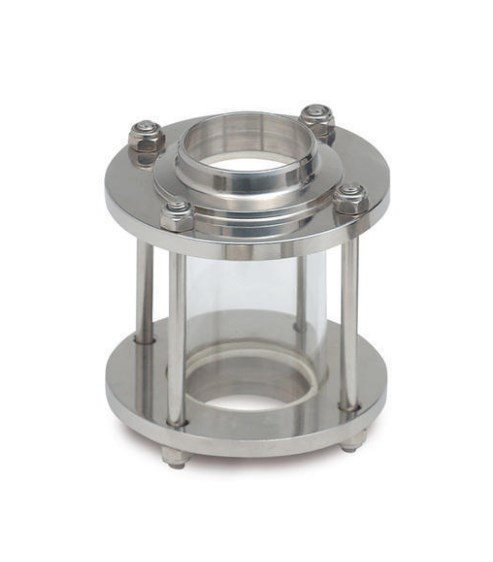

Такого названия для ПРИЗОРНОГО СТЕКЛА ВАФЕРНОГО ТИПА нет. В этом смотровом стекле для труб одним из стилей смотрового стекла является зажим среднего фланца стеклянного листа длинными болтами для фиксации оконного стекла. В соответствии со структурой этого смотрового стекла его обычно называют ПРЯМОПРОХОДНЫМ Смотровым стеклом WAFER TYPE.

Смотровое стекло на трубах является одним из основных аксессуаров при установке на промышленных трубопроводах. Съемное смотровое стекло, установленное на трубе, может наблюдать за реакцией потока жидкости, газа, пара и других сред в трубе в любое время, контролировать производство и предотвращать несчастные случаи в производственном процессе. Он часто используется в трубопроводах для производства нефтепродуктов, химических веществ, химических волокон, фармацевтических препаратов и т. Д.

Разница между Смотровым стеклом WAFER TYPE и обычным проходным смотровым стеклом заключается в уменьшении количества крепежных винтов, что означает, что давление намного ниже. Из-за ограничений стиля конструкции диаметр DN80 и выше встречается очень редко. Потому что с таким большим диаметром практически отсутствует давление на калибр. Малый калибр относительно высок.

Основными материалами смотрового стекла вафельного типа являются углеродистая сталь, нержавеющая сталь 304, 316, 321, 316L и т. Д.

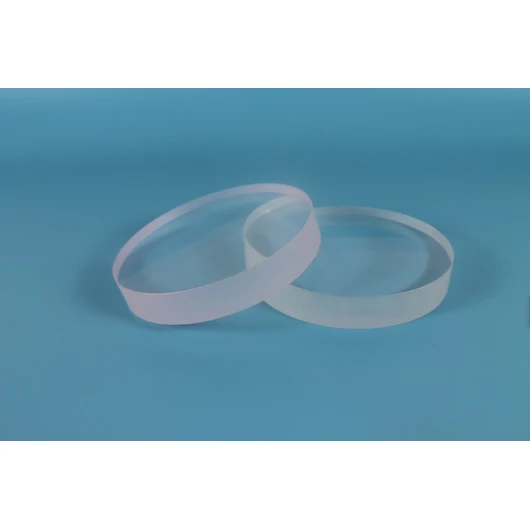

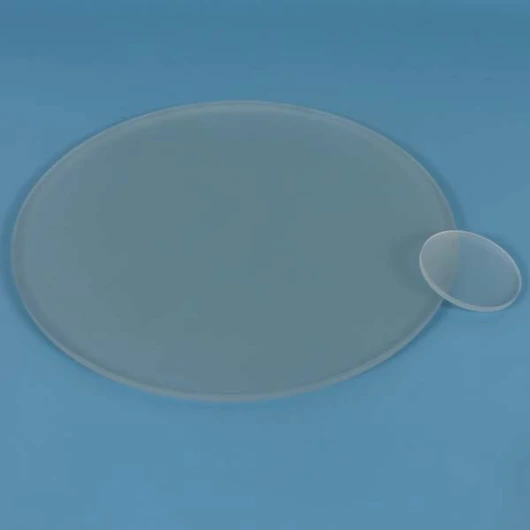

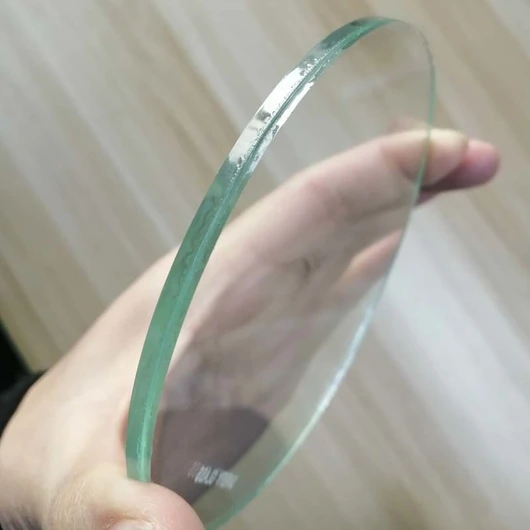

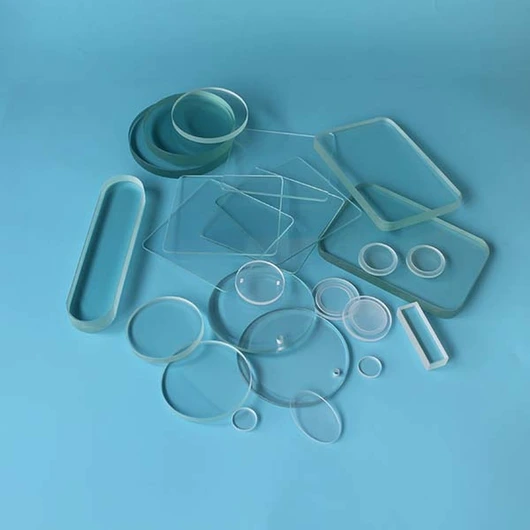

Температура использования смотрового стекла вафельного типа зависит от материала используемого окна: закаленное стекло 0-200 градусов; боросиликатное стекло повышенной прочности 0-450 градусов; кварцевое стекло 0-600 градусов.

Наиболее часто используемые методы соединения для смотрового стекла бесфланцевого типа - фланец, резьба, сварка и т. Д., А также другие способы соединения могут быть изменены.

Уплотняющая прокладка смотрового стекла вафельного типа выполнена из полиэтилентетрафторэтиленового листа.
