Características del producto:

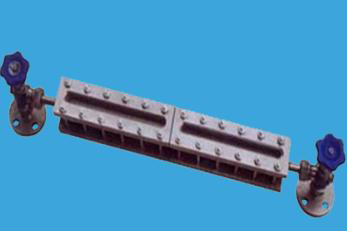

Indicador de nivel de vidrio transparente (UG5-1364-80)
resumen:
El indicador de nivel de placa de vidrio se fabrica de acuerdo con el estándar HG5-1364~1370-80 del Ministerio de Industria Química original, que es adecuado para indicar directamente el nivel medio en varias torres, tanques, tanques y otros contenedores. Las válvulas superior e inferior del instrumento están equipadas con bolas de acero de seguridad. Cuando la placa de vidrio se daña accidentalmente, las bolas de acero pueden cerrar automáticamente el canal de flujo de líquido bajo el efecto de la presión en el recipiente para evitar que el líquido continúe saliendo.
característica:
● Lectura directa, lectura precisa y confiable
● Estructura simple y mantenimiento conveniente
● Seguro y duradero
Principio de estructura:
De acuerdo con el principio de comunicación, el nivel de líquido del medio en el recipiente se lleva al indicador de nivel de vidrio externo, y la altura real del nivel de líquido en el recipiente se muestra directamente a través del vidrio transparente. El relleno de sellado del vástago de la válvula del instrumento es un anillo de compresión de grafito flexible con un rendimiento de sellado confiable.
Principales parámetros técnicos:
Rango de medición (centro de instalación poli L): 300, 500, 800, 1100, 1400, 1700 mm
Presión de trabajo: 2,5, 4,0, 6,3 MPa, 0,6 MPa (para tipo R)
Material: acero al carbono, acero inoxidable
Temperatura de trabajo: - 20~+200 ℃
Presión de cierre automático de bola de acero: ≥ 0.2MPa
Seguimiento de presión de vapor: ≤ 0.6MPa
Junta de camisa de vapor: G1/2 "rosca externa
1 、 Propósito y características: el indicador de nivel de vidrio transparente se aplica a la indicación directa de nivel medio en torres de almacenamiento, tanques, tanques, tanques y otros contenedores. Las válvulas en ambos extremos del indicador de nivel están respectivamente equipadas con bolas de acero. Cuando la placa de vidrio se daña accidentalmente, el acero cerrará automáticamente el canal medio bajo la presión en el recipiente para evitar que el líquido fluya, desempeñando un papel en la protección de seguridad.
