Descripción del producto:
El medidor de nivel de dos colores con tubo de cuarzo se usa ampliamente en petroquímicos y otros campos para monitorear la posición de varios contenedores, tanques, tanques y niveles de líquidos de presión media y baja. Este indicador de nivel utiliza principios ópticos para mostrar directamente la posición del nivel del líquido, el gas es rojo y el líquido es verde, y el límite del nivel del líquido es muy obvio. El indicador de nivel tiene una pantalla fluorescente de dos colores, que es adecuada para la observación nocturna a larga distancia. Al mismo tiempo, el usuario puede elegir libremente la dirección de observación de este indicador de nivel y tiene las ventajas de un gran ángulo de observación, un área de visión amplia, seguridad y confiabilidad. El indicador de nivel de líquido antihielo de dos colores es adecuado para el control del nivel de líquido del medio con alta viscosidad en la industria petroquímica.

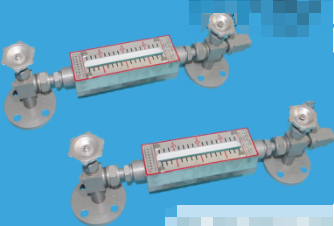

Estructura de producto de indicador de nivel de dos colores con tubo de cuarzo
El medidor de nivel de agua tipo tubería se compone de válvula superior (válvula de vapor), válvula inferior (válvula de agua), cuerpo del medidor, válvula de drenaje, tubería de equilibrio, etc.
La válvula superior y la válvula inferior son una válvula de combinación rápida. A excepción de la apertura y cierre completo rápidos y manuales, hay un asiento de válvula de seguridad y una bola de seguridad dentro del cuerpo de la válvula. Cuando el tubo de cuarzo revienta repentinamente, la bola de acero de seguridad se verá afectada por el refresco a alta presión. La velocidad alta inferior y la parte superior del asiento de seguridad cierran automáticamente los pasajes superior e inferior del cuerpo del medidor hasta que la válvula rápida (válvula superior y válvula inferior) se cierra manualmente. Aparecen fenómenos indeseables como falso nivel de agua.
Datos técnicos principales
</strong> Modelo B43H-64 Nombre Medidor de nivel de agua con tubo de cuarzo Presión nominal 1,6 ～ 6,4 (MPa) Diámetro nominal 20 ～ 25 (mm) Longitud nominal 440 ～ 600 (mm) Temperatura media≤250 ℃ Material principal Acero al carbono Q235-A
Modelo B43H-64
Nombre Indicador de nivel de agua de tubo de cuarzo
Presión nominal 1,6 ～ 6,4 (MPa)
Diámetro nominal 20 ～ 25 (mm)
Longitud nominal 440 ～ 600 (mm)
Temperatura media ≤250 ℃
Material principal Acero al carbono Q235-A
Para la industria:
Ampliamente utilizado en varios contenedores de líquidos transparentes y calderas en petróleo, química, energía eléctrica, metalurgia y otras industrias, como agua, gasolina, gas licuado, amoníaco líquido, propano, propileno, aromáticos, ácidos y otras materias primas químicas y de aceite para nivelar medida.
