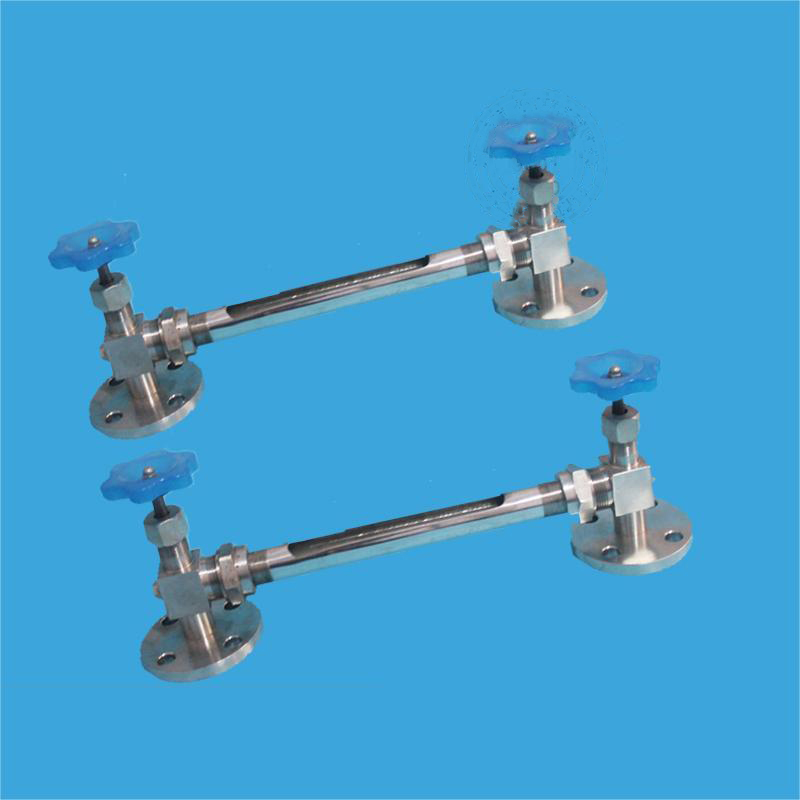

تركيب سريع للأنبوب الزجاجي لقياس مستوى السائل سريع التركيب لمقياس مستوى الماء
قياس مستوى السائل سريع التركيب
مرآة مقواة ، مرآة كوارتز ، أنبوب زجاجي كوارتز ، أنبوب زجاجي عالي البورسليكات
مقياس مستوى السائل المركب بسرعة هو أداة قياس مستوى السائل للقراءة المباشرة ، وهو مناسب للكشف في الموقع عن موضع السائل في معدات تخزين السوائل العامة في عملية الإنتاج الصناعي. هيكلها بسيط والقياس دقيق. إنها أداة قياس مستوى السائل التقليدية في الموقع. يتم تثبيت صمام إبرة على طرفي مقياس مستوى السائل. عندما ينكسر الأنبوب الزجاجي بسبب حادث ، سيغلق صمام الإبرة تلقائيًا تحت ضغط الحاوية لمنع الوسيط الموجود في الحاوية من الاستمرار في التدفق.
مبدأ هيكل مقياس مستوى السائل
تم تجهيز الصمامات العلوية والسفلية للأداة بموصلات سريعة التركيب ، متصلة بالحاوية لتشكيل موصل. يمكن قراءة ارتفاع مستوى السائل في الحاوية مباشرة من خلال اللوحة الزجاجية.
تم تجهيز الصمامات العلوية والسفلية للأداة بكرات فولاذية. عندما تتلف اللوحة الزجاجية عن طريق الصدفة ، فإن الكرات الفولاذية تسد الممر تحت الضغط في الحاوية ، بحيث يتم إغلاق الحاوية تلقائيًا لمنع السائل الموجود في الحاوية من التدفق إلى الخارج.
يوجد برغي ثقب مسدود في طرف الصمام بالجهاز ، والذي يمكن استخدامه لأخذ العينات ، أو لتفريغ السائل المتبقي في الجهاز أثناء الصيانة.
خصائص مقياس مستوى الأنبوب الزجاجي
● القراءة واضحة وبديهية وموثوقة.
● هيكل بسيط وصيانة مريحة.
● دائم.
